ECAT-1
Наличие:
Нет в наличии

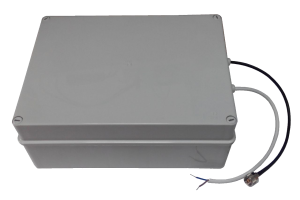

Автоматический антенный тюнер ECAT-1 предназначен для согласования несимметричных антенн с выходом коротковолнового трансивера, имеющего выход с волновым сопротивлением 50 Ом.Тюнер может быть эффективно использован для работы с дипольными антеннами, питаемыми по коаксиальной линии, случайными антеннами, укороченными, автомобильными КВ штыревыми, АЗИ (NVIS) антеннами, антеннами в виде длинного провода. Тюнер ECAT-1 обеспечивает согласование широкого диапазона импеданса антенны, приводя его к 50 Ом в полностью автоматическом режиме.Тюнер предназначен для установки непосредственно возле антенны.
Тюнер ECAT-1 требует минимум соединений с аппаратной — подачей питания по кабелю и непосредственно коаксиального кабеля от трансивера.
Основные характеристики
| Частотный диапазон, МГц | 1,7 - 50 |
| Подводимая мощность, Ватт | 150 |
| Количество входов | 1 |
| Количество точек запоминания настроек | 255 |
| Количество выходов | 1 |
| Тип выхода | несимметричный |
| Схема согласования | высокодобротный Г-контур |
| Диапазон сопротивлений антенны, Ом | 0,4 - 1500 |
| КСВ | в большинстве случаев <2:1 |
| Питание, В | 13,8 |
| Максимальный потребляемый ток в режиме настройки, А | <2 |
| Максимальный потребляемый ток в режиме работы, мА | <500 |
| Допустимое отклонение питающего настроения, В | ±1 |
| Максимальное время настройки, сек | 18 |
| Среднее время настройки, сек | 7 |
| Температурный диапазон, C° | от -30 до +40 |
| Габариты устройства, мм | 310х240х125 |
| Тип разьема для коаксиального кабеля | PL259 |
