Аппаратура дистанцион-го управления стрелками ДУС
Наличие:
Нет в наличии

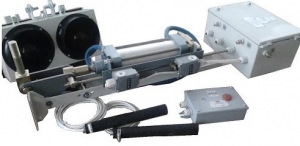

АППАРАТУРА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ СТРЕЛКАМИ ДУС
Аппаратура дистанционного управления стрелками ДУС предназначена для перемещения остряков стрелочного перевода из кабины машиниста движущегося шахтного электровоза или кнопочного поста.
Основные характеристики:
| Потребляемая мощность, Вт: блока управления генератора сигналов | 25 15 |
| Рабочее напряжение, В | 250±20% |
| Чувствительность приемника, мВ, не менее | 700 |
| Рабочее давление воздуха в пневмоприводе, МПа | 0,4 ...1,0 |
| Время перевода остряка стрелки, с, не более | 2 |
Состав, габаритные размеры и масса аппаратуры, не более:
| Кол | Длина, мм | Ширина, мм | Высота, мм |
| Пневмопривод с блоком управления | 1 | 450 | 380 | 865 |
| Генератор сигналов | 1 | 225 | 120 | 55 |
| Антенна | 3 | 260 | 50 | 33 |
| Светофор шахтный | 1 | 361 | 172 | 300 |
Если для следования по выбранному маршруту необходим перевод стрелки, то машинист электровоза, подъезжая к стрелке, должен нажать кнопку перевода стрелки, распо-ложенную на лицевой сто-роне генератора сигналов. Генератор сигналов излу-чает электро-магнитные колебания частотой 25 кГц, которые воспринимаются приемником, включающим электровентиль, открываю-ий доступ сжатого воздуха в цилиндр для перевода стрелки. С переводом стрелки происходит замена знака указателя положения стрелки и подготовка схемы к следующему включению. Местный перевод стрелки осуществляется посредством кнопок, выведенных сверху корпуса блока управления.
