Антенны для CDMA модемов

Исключительные характеристики этих антенн были подтверждены многочисленными тестами и отзывами пользователей. Украинские операторы CDMA также проводили тестирование и сделали выбор в пользу наших антенн.

Антенны ECY-8006, ECY-8009, ECY-8012, ECY-8015 были разработаны нашей компанией в начале 2000-х годов специально для зарождающегося рынка CDMA мобильной связи. После нескольких модификаций, связанных с упрощением производства и с улучшением параметров, эта серия антенн стала знаменитой и самой продаваемой в Украине.

К сожалению, как любой качественный и популярный товар, наши антенны пытаются копировать и выпускать другие производители. Нам известно о выпуске копий этих антенн двумя украинскими и двумя китайскими производителями. Так же мы имеем образцы этой продукции. Ниже приведены фотографии оригинальных антенн и антенн-клонов, а так же даны результаты измерений и комментарии о качестве изготовления этих антенн. Надеемся, что эта информация поможет покупателям сделать правильный выбор, а изготовителям – задуматься о качестве выпускаемого ими товара.

Образец – подделка №1

Очень похожа на оригинальную. Размеры элементов вымерены точно, качество изготовления вполне приемлемое. Антенна настроена на середину диапазона частот CDMA. При касании кабеля рукой, изменении положения траверсы относительно кабеля, настройка антенны меняется.  Изготовитель не учел одну мелкую, но важную деталь – на антенне отсутствует устройство симметрирования.

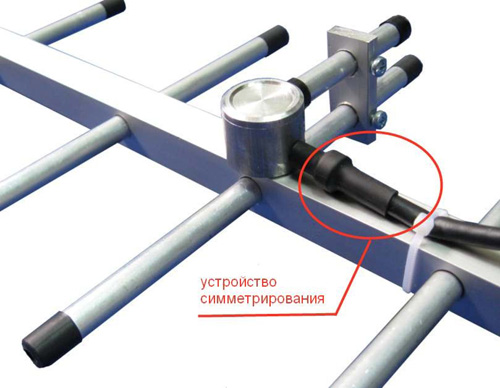

Устройство симметрирования - оригинал

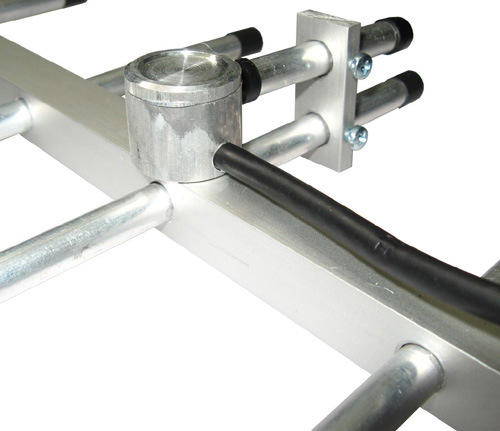

Подделка №1 – устройство симметрирования отсутствует.



Именно поэтому, на кабеле имеется большой синфазный ток оплетки кабеля. Из-за этого диаграмма антенны ”косит”, усиление падает.

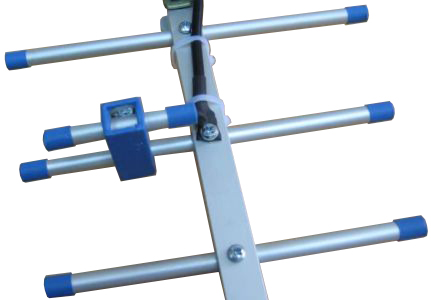

Образец - подделка №2

Достаточно большие отличия от оригинала. Размеры выдержаны достаточно точно. Антенна не настроена, коэффициент стоячей волны (КСВ) в диапазоне частот CDMA больше трех, резонанс не виден.

Также, отсутствует устройство симметрирования, что ведет к возникновению синфазного тока внешней стороны оплетки кабеля.

При таких размерах конструкции гамма согласования   не возможно согласовать эту антенну для достижения хорошего КСВ. Скорее всего, антенна изготавливается по шаблону, настройка не делается. Используя такую антенну, есть риск вывести из строя передатчик модема из-за высокого КСВ.
